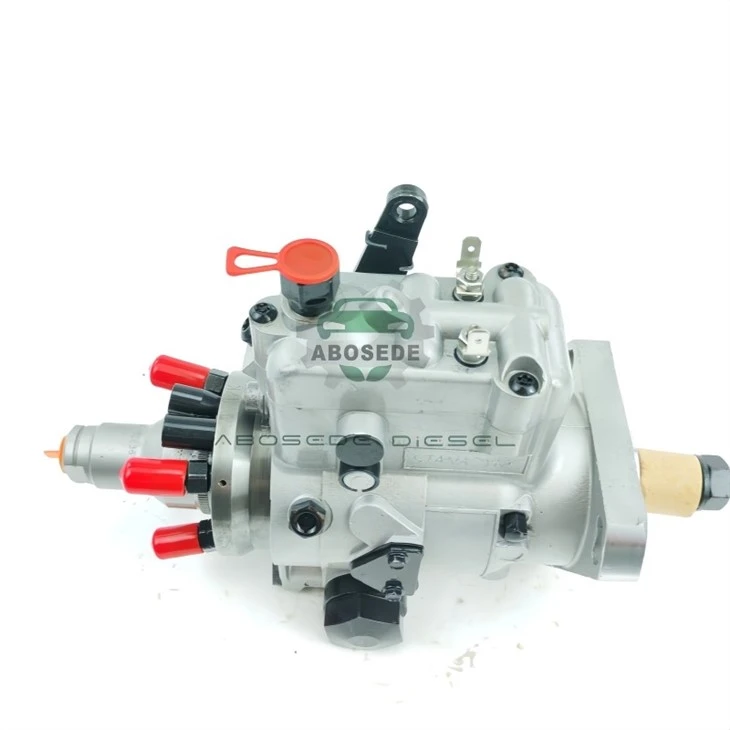

DB2435-5221 vysokotlakové palivové čerpadlo – kvapalinovo dynamicky optimalizované jadro pre efektívne dráhy prietoku a znížené hydraulické straty

Väčšina špecifikácií čerpadla sa zameriava na výstupný tlak a prietok, ale vnútorná preprava paliva od vstupu k výstupu výrazne ovplyvňuje výkon. TheDB2435-5221je navrhnutý so zameraním naoptimalizácia vnútornej dráhy tokuminimalizuje turbulencie, poklesy tlaku a oddelenie prietoku v telese čerpadla. Zdokonalením geometrie vstupných otvorov, priechodných kanálov a výstupných galérií táto jednotka znižuje hydraulické straty, ktoré by inak rozptyľovali energiu vo forme tepla a vibrácií. Výsledkom je čerpadlo, ktoré nielenže dodáva menovitý tlak, ale dosahuje aj vyššiu účinnosť a plynulejšiu prevádzku,-výhody, ktoré sa premietajú do nižšej spotreby paliva a predĺženej životnosti komponentov.

Fáza nasávania určuje, ako sa plunžerové komory úplne naplnia. TheDB2435-5221vlastnosti adizajn tangenciálneho vstupného otvoruktorý dodáva privádzanému palivu jemné vírenie, podporuje rovnomerné plnenie a znižuje riziko kavitácie na vstupnej hrane piestu. Simulácie výpočtovej dynamiky tekutín (CFD) ukazujú, že táto geometria dosahuje akoeficient plnenia 97%pri 2 500 ot./min., v porovnaní s 90 – 92 % pri konvenčných radiálnych portoch. Toto zlepšenie znamená, že aj pri vysokých rýchlostiach si čerpadlo zachováva svoju objemovú účinnosť bez toho, aby vyžadoval zvýšené vstupné tlaky-, čím sa znižuje zaťaženie prenosového čerpadla a celková spotreba energie palivového systému.

Ostré ohyby a prudké zmeny prierezu v telese čerpadla vytvárajú tlakové straty, ktoré znižujú čistý výkon. TheDB2435-5221zamestnávaprietokové kanály s kontinuálnym polomeromod sita vstupného filtra k valcu piestu, čím sa eliminujú ostré hrany a náhle roztiahnutia. Povrchová úprava vo vnútri týchto priechodov je zachovanáRa 0,8 um, čím sa znižuje trecí odpor na palivovom filme. Tieto vylepšenia znižujú celkový pokles tlaku zo vstupu do piestovej komory približne o0,3 barupri plnom prietoku-údaj, ktorý sa môže zdať skromný, ale premieta sa do merateľného zníženia pracovného zaťaženia zdvíhacieho čerpadla a palivového systému s chladnejším chodom.

Palivo opúšťajúce piestovú komoru nesie tlakovú energiu aj zvyškové pulzácie. TheDB2435-5221integruje ačasť na vyrovnávanie tokubezprostredne pred výstupným spätným ventilom, čo vyrovnáva prúd paliva a znižuje turbulentné víry, ktoré môžu spôsobiť nepravidelné správanie ventilu. Táto úprava umožňuje, aby sa výstupný spätný ventil zatváral čistejšie a predvídateľnejšie, čím sa redukujú vysokofrekvenčné tlakové špičky, ktoré sa šíria do koľajnice. Nameraná amplitúda zvlnenia na výstupe sa udržiava na hodnote±1.8%nastavenej hodnoty-porovnateľnej s čerpadlami s vyhradenými tlmiacimi funkciami-dosiahnutej výlučne prostredníctvom optimalizovaného dizajnu dráhy prietoku.

Na mikroskopickej úrovni ovplyvňuje povrchová štruktúra prietokových kanálov hraničnú vrstvu paliva a ovplyvňuje tak trenie, ako aj prenos tepla. TheDB2435-5221podstúpi ahonovanie s hladkým vývrtomprocesom na všetkých vysokorýchlostných úsekoch, čím sa dosiahne konečná úprava, ktorá približne zníži hrúbku hraničnej vrstvy15%v porovnaní so štandardne upravenými čerpadlami. Táto tenšia hraničná vrstva má za následok menšie straty energie viskóznym šmykom, čím sa zlepšuje celková hydraulická účinnosť1‑2%v podmienkach plného zaťaženia. Aj keď sa toto číslo zdá malé, počas životnosti čerpadla prispieva k značným úsporám paliva vo vozových parkoch s vysokým počtom najazdených kilometrov.

Otázka 1: Čím sa DB2435-5221 líši od štandardných čerpadiel s podobnými tlakovými hodnotami?
Kľúčový rozdiel spočíva v inžinierstve vnútornej dráhy toku. Zatiaľ čo mnohé čerpadlá dosahujú podobný výstupný tlak, DB2435-5221 ho dosahuje nižšími vnútornými tlakovými stratami, zníženou turbulenciou a menšou tvorbou tepla. To znamená, že palivo prichádzajúce do koľajnice je chladnejšie a stabilnejšie, čo prospieva prevádzke vstrekovača a znižuje zaťaženie chladiacich systémov.

Otázka 2: Ako zlepšuje tangenciálny vstupný port prevádzku v reálnom svete?
Vírenie vyvolané tangenciálnym vstupom zaisťuje, že sa komory piestu úplnejšie naplnia, najmä pri vysokých rýchlostiach. Tým sa znižuje riziko kavitácie-tvorby bublín, ktoré erodujú kovové povrchy a vytvárajú hluk. Prevádzkovatelia často hlásia tichší chod čerpadla a konzistentnejšie údaje o tlaku v koľajnici po inštalácii tohto čerpadla.

Otázka 3: Môžem nainštalovať toto čerpadlo, ak systém pôvodne používal CP4 alebo inú značku?
DB2435-5221 je rozmerovo kompatibilný s väčšinou krytov CP1/CP3. Pre aplikácie CP4 skontrolujte vzor montážnej príruby – niektoré adaptéry sú k dispozícii, ale odporúčame overiť počet drážok spojky pohonu a dĺžku čerpadla. Ak má váš systém rôzne uhly portov, použite otočné armatúry, aby ste predišli namáhaniu palivových potrubí.

Otázka 4: Zdá sa, že čerpadlo dodáva dostatočný tlak, ale motor má pocit, že nemá výkon-môže byť problém s prietokom?
Áno,-ak čerpadlo dokáže vytvoriť tlak, ale nedokáže ho udržať pri vysokých nárokoch na prietok, motor sa bude cítiť pomalý. To sa často stáva, keď sú vnútorné priechody obmedzené (úlomkami alebo eróziou), aj keď samotné piesty nie sú opotrebované. Meranie poklesu tlaku na čerpadle pri plnej spotrebe paliva môže odhaliť, či sú vinníkom obmedzenia prietoku.

Otázka 5: Je DB2435-5221 vhodný pre zmesi bionafty?
FKM tesnenia a priechody s optimalizovaným prietokom čerpadla sú kompatibilné s bionaftou až do B20. Vyššia hustota bionafty môže mierne zvýšiť vnútorný únik, ale geometria vstupu čerpadla dobre zvláda vyššiu viskozitu. V prípade zmesí nad B20 sledujte teplotu spiatočky dôkladnejšie, pretože bionafta má vyššiu schopnosť udržať teplo ako štandardná nafta.

Otázka 6: Ako zistím, či sa prietoková účinnosť čerpadla znižuje bez jeho odstránenia?
Monitorujte dlhodobé hodnoty úpravy paliva v motore pomocou diagnostického softvéru-ak ECU neustále pridáva palivo na udržanie výkonu (nad 5 % základnej hodnoty), objemová účinnosť čerpadla pravdepodobne klesá. Tiež zmerajte teplotu spätného paliva po dlhodobom vysokom zaťažení; ak stúpne o viac ako 10 stupňov v porovnaní s historickými hodnotami, vnútorný odpor prúdenia sa zvýšil.
